REAL PROJECT CASE
川渝某机械制造企业打磨房L型涡轮快速门安装项目
2026年10月，川渝某机械制造企业打磨房L型涡轮快速门安装项目。门体采用银灰色铝合金硬质涡轮快速门L型（侧进顶吊）轨迹，分段硬质门板开启后经90°转向沿顶棚水平轨道运行、末端进入螺旋涡壳收卷，用于打磨房工序间的封闭隔离与快速启闭。
项目实拍 · 打磨房门体实拍
项目实拍PROJECT FACTS
项目概况
- 行业
- 机械制造
- 项目区域
- 川渝地区
- 完工时间
- 2026年安装调试
- 客户/业主
- 川渝某机械制造企业
- 配置情况
- 铝合金涡轮硬质快速门，采用L型（侧进顶吊）轨迹专项设计：断桥保温门板总厚43mm，内外铝板各0.7mm、中间PU聚氨酯填充，分段硬质门板经节间铰接实现转向；门体开启后经90°弯道沿顶棚水平轨道运行，末端进入螺旋涡壳收卷。导向采用聚氨酯导向轮（QP处理钢轴配PEEK轴套），两侧滚子链条牵引，平衡与导向按L型轨迹专项配置；驱动采用宝久A1伺服电机配行星减速机，按门重、轨迹与电源成套；开启速度常规竖向0.8–1.5m/s，L型等特殊轨迹的运行速度与驱动按门体条件另行配置；保护配两套对射红外、底部气囊或安全底边、急停按钮，光幕按门洞轮廓扩展；可按工况配双层聚碳酸酯PC观察窗，独立机械防坠按项目方案另行明确。配置以项目确认方案为准。

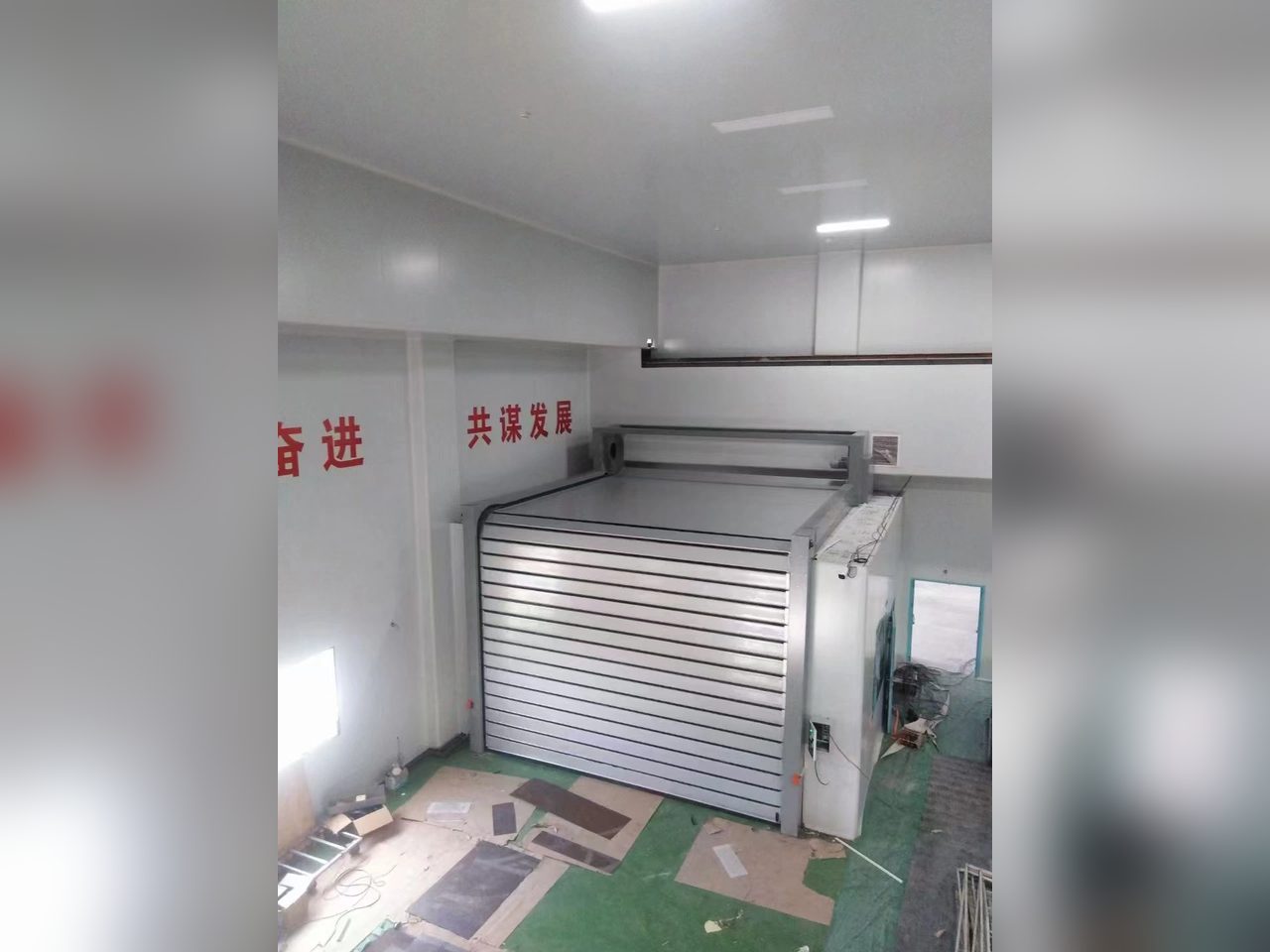

现场实拍要点
- 门体为银灰色铝合金分段硬质门板，竖向门体完全关闭，横向条状门板排列整齐，门板经顶部90°转向与水平段相连
- 门顶水平段沿顶棚轨道铺展，末端灰色框架内可见圆形螺旋涡壳收卷口
- 右侧白色门体上安装控制箱，可见指示灯与穿线，门柱底部有急停件
- 现场为白色墙板与吊顶的打磨房，墙面有红色标语，地面铺有安装防护纸板与施工物料，处于安装调试阶段
- 画面中未见人员、车辆及可辨识的甲方名称、铭牌信息
RELATED SOLUTIONS
相关解决方案与专业知识
结合项目工况，了解对应的门型解决方案与技术要点。
相关专业知识
PROJECT REVIEW
同类项目选型要点
结合真实工况确定门型、配置与安全方案。
L型轨迹与适用场景
分段硬质门板开启后经90°转向沿顶棚水平轨道运行、末端进入螺旋涡壳收卷，不占用门洞上方竖向空间。L型（侧进顶吊）轨迹适用于门洞上方空间受限、需沿顶棚侧移的开口，以及打磨房、焊接房等工序间转角位置；倒装、平铺等其他特殊轨迹按现场位置专项设计。
硬质保温门板结构
断桥保温门板总厚43mm，内外铝板各0.7mm、中间PU聚氨酯填充，分段硬质门板经节间铰接转向，配聚氨酯导向轮，开启后经90°弯道沿顶棚水平轨道收卷，硬质门体抗风、围护与隔温性能兼顾；门板配置按门位条件与工况选型。
伺服驱动与安全保护
宝久A1伺服电机配行星减速机驱动，触发可配雷达、地磁、按钮或门禁，可与产线联动；配两套对射红外、底部气囊或安全底边、急停按钮，光幕按门洞轮廓扩展；L型轨迹运行速度与独立机械防坠按项目方案另行明确，配置以项目确认方案为准。
